A 10kW enfas hybridväxelriktareär utformad för att samordna solpaneler, batterilagring, hushålls- eller kommersiella belastningar och elnätet inom ett energiledningssystem. För användare som hanterar hög efterfrågan på elektricitet, instabil nätförsörjning, stigande energikostnader eller begränsat takutrymme kan rätt växelriktare hjälpa till att förbättra solenergins egenförbrukning och ge en strukturerad väg mot batteribackup. Den här guiden förklarar hur en 10 kW enfas hybridväxelriktare fungerar, vad dess huvudkomponenter gör, vilka specifikationer som spelar roll och hur man planerar ett tillförlitligt system utifrån verkliga energibehov.
Innehållsförteckning
- 1. Förstå 10kW enfashybridväxelriktaren
- 2. Hur hanterar den olika energikällor?
- 3. Varför spelar 10kW-kapaciteten någon roll?
- 4. Vilka tekniska specifikationer är viktigast?
- 5. Hur bör batterilagring planeras?
- 6. Hur bör solcellssystemet matchas?
- 7. Vad händer under ett strömavbrott?
- 8. Vilka installationsproblem bör undvikas?
- 9. Hur kan ett praktiskt energisystem byggas?
- 10. Vanliga frågor

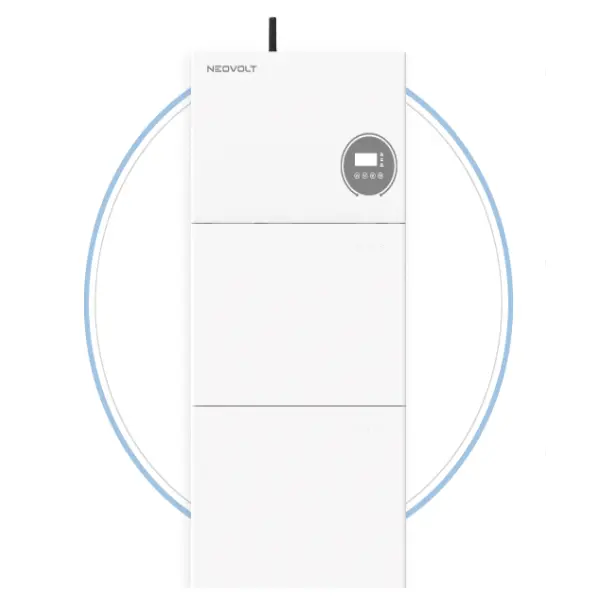

1. Förstå 10kW enfashybridväxelriktaren
En hybridväxelriktare kombinerar funktionerna hos en solväxelriktare och en batteriväxelriktare i en koordinerad enhet. Istället för att behandla solgenerering och energilagring som helt separata system kan den hantera kraftflöden mellan solcellspaneler, batterier, elektriska belastningar och elnätet. Den här konfigurationen är särskilt användbar för fastigheter som vill öka självförbrukningen av solenergi och samtidigt behålla tillgången till elnät och batteribackup.
Klassificeringen "10kW" avser växelriktarens nominella växelströmskapacitet. Beteckningen "enfas" identifierar vilken typ av elförsörjning den är konstruerad för att fungera med. Den faktiska spänningen, frekvensen, maximala strömmen, PV-ingångsområdet, batterispänningsområdet och nätkraven beror på den specifika modellen och marknaden.
En hybridväxelriktare kan också stödja flera driftstrategier, inklusive egenförbrukning, batteribackup, energihantering vid användningstid och kontrollerad laddning av nätet. Funktionerna varierar dock beroende på modell, så installatörer bör alltid kontrollera tillverkarens tekniska dokumentation innan de designar systemet.
2. Hur hanterar den olika energikällor?
Den stora fördelen med en hybridarkitektur är samordnad energihantering. Solenergi genereras som likström, medan de flesta hushålls- och kommersiella apparater använder växelström. Batterier lagrar DC-energi och elnätet levererar växelström. Växelriktaren fungerar som styr- och omvandlingspunkt mellan dessa källor.
I en typisk självkonsumtionsstrategi levererar solenergi först aktiva belastningar. Överskottsenergi kan då ladda batteriet, med ytterligare el som potentiellt exporteras till nätet om det är tillåtet. När solelproduktionen minskar kan batteriet stödja belastningarna innan elnätet används, beroende på valt driftläge.
Detta samordnade tillvägagångssätt kan hjälpa till att lösa ett vanligt problem: solelproduktionen når ofta sin topp under dagsljus, medan efterfrågan på el i bostäder kan öka på kvällen. Batterilagring gör att en del av solelproduktionen under dagtid kan flyttas mot senare förbrukning.
3. Varför spelar 10kW-kapaciteten någon roll?
En växelriktare i klass 10kW kan vara lämplig för fastigheter där elbehovet är avsevärt högre än för en mindre bostadsanläggning. Den kan användas i större hem, verkstäder, små kommersiella byggnader, gårdar, kontor eller andra anläggningar med betydande enfasbelastning.
Den viktiga punkten är inte bara siffran "10kW." Växelriktaren bör anpassas till webbplatsens faktiska belastningsprofil. En fastighet kan ha en hög kortvarig topp som orsakas av motorer, pumpar, kompressorer, luftkonditioneringsapparater eller annan utrustning samtidigt som den bibehåller en mycket lägre genomsnittlig belastning.
| Systemfaktor | Varför det spelar roll | Vad du ska kontrollera |
|---|---|---|
| Kontinuerlig växelström | Bestämmer hur mycket last som kan tillföras kontinuerligt. | Nominell uteffekt och driftsförhållanden. |
| Peak Power | Motorer och kompressorer kan kräva ytterligare starteffekt. | Överspänningskapacitet och varaktighet. |
| Batteriutgång | En stor växelriktare kan inte leverera full effekt om batteriet inte kan ge tillräcklig ström. | Batterispänning, maximal urladdningsström och BMS-gränser. |
| PV Kapacitet | Bestämmer hur mycket solenergi som kan anslutas. | Maximal PV-effekt, spänning, ström och MPPT-intervall. |
| Grid Anslutning | Lokala företag kan införa export- eller nuvarande gränser. | Nätspänning, frekvens, fas och lokala bestämmelser. |
4. Vilka tekniska specifikationer är viktigast?
Produktetiketter kan få hybridväxelriktare att se likadana ut, men de detaljerade specifikationerna kan skilja sig betydligt. En noggrann jämförelse bör fokusera på elektrisk kompatibilitet snarare än enbart märkeffekt.
AC-utgångsspecifikationer
En enfas 10kW-växelriktare fungerar vanligtvis runt 220–240V-intervallet på marknader som använder den försörjningskonfigurationen, med 50Hz eller 60Hz beroende på elnätet. Vissa 10kW-produkter visar en AC-utgångsström runt 43–46A vid 220–240V, men det exakta värdet varierar beroende på märkspänning och design.
PV-ingång och MPPT
Maximal PV-ingångsspänning, driftspänningsområde, maximal PV-ström, kortslutningsström och antalet MPPT-kanaler är väsentliga specifikationer. Fler MPPT-kanaler kan ge större flexibilitet när takorientering, skuggningsförhållanden eller strängkonfigurationer skiljer sig åt.
Effektivitet
Konverteringseffektiviteten påverkar hur mycket genererad energi som når lasten eller batteriet. Publicerade specifikationer för 10kW hybridväxelriktarmodeller kan närma sig de övre 90 %-intervallet, men maximal effektivitet ska inte tolkas som effektiviteten som uppnås under alla driftsförhållanden.
Skydd och inneslutning
För utomhus- eller krävande installationer kan skydd mot damm och vatten, temperaturhantering, överspänningsskydd, överströmsskydd och lämpliga installationsförhållanden direkt påverka den långsiktiga tillförlitligheten.
Till exempel visar nuvarande 10kW enfasprodukter på marknaden betydande variationer i batterispänning, MPPT-konfiguration, maximal PV-ingång, AC-ström, kapslingsklassning och kommunikationsgränssnitt. Det är därför det exakta modelldatabladet alltid ska användas för slutlig systemdesign.
5. Hur bör batterilagring planeras?
Batterikapacitet och växelriktareffekt är två olika begrepp. En 10kW växelriktare beskriver strömkapacitet, medan batterikapacitet i allmänhet uttrycks i kWh och beskriver hur mycket energi som kan lagras.
Ett batteri med en användbar kapacitet på 20kWh betyder till exempel inte att det automatiskt kan leverera 10kW kontinuerligt. Batteriets maximala laddnings-/urladdningsström, spänning, BMS-gränser, temperatur, laddningstillstånd och växelriktarkompatibilitet påverkar alla den faktiska prestandan.
Batterifrågor att kontrollera före installation
- Är batterispänningen kompatibel med växelriktaren?
- Stöder växelriktaren batterikemin och BMS-kommunikationsprotokollet?
- Vad är den maximala kontinuerliga laddningsströmmen?
- Vad är den maximala kontinuerliga urladdningsströmmen?
- Hur mycket användbar energi finns tillgänglig?
- Kan ytterligare batterimoduler läggas till senare?
- Godkänner batteritillverkaren den specifika växelriktarmodellen?
6. Hur bör solcellssystemet matchas?
PV-matrisen bör utformas enligt växelriktarens tillåtna DC-spänning, ström, maximal PV-effekt och MPPT-driftområde. Vissa enfashybridmodeller på 10 kW tillåter PV-ingång över växelriktarens AC-klassificering, vilket kan bidra till att förbättra solproduktionen under perioder med svagt solljus eller ogynnsamt väder.
Till exempel, publicerade specifikationer från olika 10kW-produkter visar maximala PV-ingångsvärden från cirka 13kW till 20kW eller mer, beroende på arkitekturen. Dessa siffror är exempel snarare än universella krav, och växelriktartillverkarens gränser måste följas.
PV Design Checklista
- Beräkna den förväntade årliga och säsongsbetonade solproduktionen.
- Kontrollera lägsta och maximala strängspänningen.
- Kontrollera den maximala strömmen för varje MPPT-ingång.
- Ta hänsyn till lågtemperaturökningar i PV-öppen kretsspänning.
- Utvärdera skuggning och olika takorientering.
- Matcha strängkonfigurationen med de tillgängliga MPPT-kanalerna.
- Bekräfta lokala krav på el och nätanslutning.
Korrekt strängdesign är särskilt viktigt eftersom överskridande av spännings- eller strömgränser kan skada utrustningen eller få systemet att fungera utanför avsedda förhållanden.
7. Vad händer under ett strömavbrott?
En av de främsta anledningarna till att användare överväger hybridsystem är reservkraft. Ordet "hybrid" ensamt garanterar dock inte att varje växelriktare kan tillhandahålla reservelektricitet under ett strömavbrott.
Ett backup-kapabelt system behöver i allmänhet ett kompatibelt batteri och en växelriktare utformad för att isolera de skyddade belastningarna från elnätet när strömavbrott i nätet. Växelriktaren etablerar sedan lämplig lokal AC-försörjning för reservkretsarna.
Denna distinktion är viktig eftersom standardnätanslutna solcellsväxelriktare normalt stänger av när elnätet inte är tillgängligt. Skydd mot öar är nödvändigt för att förhindra oavsiktlig spänningssättning av elnätet.
Backupplanering bör övervägas
- Vilka kretsar anses vara väsentliga?
- Vad är den sammanlagda kontinuerliga belastningen?
- Vilka apparater har höga startströmmar?
- Hur länge ska reservkraften bibehållas?
- Hur mycket batterienergi finns tillgänglig?
- Kan solcellspanelen ladda batteriet under ett avbrott?
Till exempel kan en reservkrets prioritera kylskåp, belysning, nätverksutrustning, pumpar, säkerhetssystem, datorer eller utvald VVS-utrustning snarare än att försöka använda alla apparater samtidigt.
8. Vilka installationsproblem bör undvikas?
Många systemproblem orsakas inte av växelriktaren i sig utan av en oöverensstämmelse mellan växelriktaren, batteriet, PV-matrisen, elektriska belastningar och installationsmiljön.
Överdimensionering av lasten
Om du ansluter för många högeffektsapparater till backuputgången kan överbelastningsskyddet aktiveras. Stora motorer och kompressorer kräver särskild uppmärksamhet eftersom deras startström kan vara betydligt högre än deras normala driftström.
Ignorera batterigränser
En 10kW växelriktare kan kräva betydande batteriström när den arbetar med hög effekt. En batteribank med otillräcklig urladdningsförmåga kan därför begränsa den faktiska tillgängliga växelriktareffekten.
Använder fel PV-strängkonfiguration
Spänning och ström måste hållas inom växelriktarens specificerade ingångsområde under växlande väderförhållanden. PV-spänning bör kontrolleras under både förväntade driftstemperaturer och värsta tänkbara förhållanden.
Förutsatt att alla hybridväxelriktare har samma funktioner
Säkerhetskopieringsförmåga, drift utanför nätet, generatorintegrering, exportkontroll, batteriladdning från nätet, parallelldrift och övervakningsfunktioner varierar mellan modellerna. Dessa funktioner bör bekräftas från produktdokumentationen snarare än härledas från ordet "hybrid".
9. Hur kan ett praktiskt energisystem byggas?
Det mest tillförlitliga tillvägagångssättet är att börja med webbplatsens energibeteende snarare än att välja en växelriktare enbart baserat på dess överordnade effektklassificering.
| Planeringsstadiet | Nyckelfråga | Rekommenderad fokus |
|---|---|---|
| Belastningsbedömning | Hur mycket el går åt och när? | Daglig konsumtion, toppbelastningar, säsongsbetonad efterfrågan. |
| Solar Design | Hur mycket PV kan webbplatsen stödja? | Takyta, orientering, skuggning, spänning, ström. |
| Batteriplanering | Hur mycket energi ska lagras? | Nattförbrukning, backuptid, batterikraft. |
| Val av växelriktare | Kan växelriktaren hantera det elektriska systemet? | 10kW effekt, fas, spänning, frekvens, PV och batterigränser. |
| Backup design | Vilka laster behöver förbli i drift? | Kritiska belastningskretsar, överspänningsbehov, batterireserv. |
| Övervakning | Hur kommer prestandan att kontrolleras? | Energigenerering, batteristatus, belastningsförbrukning och larm. |
Detta tillvägagångssätt hjälper till att förhindra ett vanligt köpmisstag: att välja en högeffektsväxelriktare utan att ta hänsyn till batteriet, solpanelen, den elektriska fasen eller den faktiska belastningsprofilen. Ett korrekt integrerat system kan bättre utnyttja tillgänglig solelproduktion samtidigt som det ger en mer förutsägbar energihanteringsstrategi.
För företag och hushåll som förväntar sig att deras elbehov ökar bör även skalbarhet övervägas. Batteriutbyggnad, parallell växelriktardrift, kommunikationsgränssnitt, övervakningsplattformar och framtida PV-kapacitet kan påverka installationens långsiktiga värde.
10. Vanliga frågor
Vad används en 10kW enfas hybridväxelriktare till?
Den används för att hantera solcellsgenerering, batterilagring, elektriska belastningar och elnät inom ett enfas energisystem. Typiska applikationer inkluderar större bostadsfastigheter, små kommersiella anläggningar, verkstäder, gårdar och andra platser med stor enfasefterfrågan.
Kan en 10kW hybridväxelriktare fungera utan batteri?
Vissa hybrid-invertermodeller kan fungera utan batteri, medan andra kan kräva batterilagring för specifika driftlägen. Det exakta beteendet beror på modellens design och firmware, så tillverkarens specifikationer bör kontrolleras före installation.
Hur stort ska batteriet vara för en 10kW inverter?
Det finns ingen universell batteristorlek. Den erforderliga kapaciteten beror på energiförbrukning, önskad backup-varaktighet, driftsstrategi, batteriurladdningsgränser och mängden tillgänglig solenergi. En 10kW växelriktare beskriver effekt, medan batterikapacitet normalt uttrycks i kWh.
Kan en 10kW enfas växelriktare driva ett helt hus?
Den kanske kan leverera många hushållslaster, men om den kan driva en hel fastighet beror på den totala belastningen, toppbehov, lokala elektriska konfigurationer och växelriktarens kontinuerliga och överspänningsvärden. Högeffektsapparater kan behöva hanteras separat.
Kan solpaneler ladda batteriet under ett strömavbrott?
Vissa backup-kapabla hybridsystem kan fortsätta använda solenergi under ett nätavbrott, förutsatt att växelriktaren, batteriet, backup-arkitekturen och PV-systemet är utformade för att stödja detta driftläge. Inte alla hybridväxelriktare har samma blackoutbeteende.
Vilka batterityper kan användas med en hybridväxelriktare?
Kompatibiliteten beror på den specifika växelriktaren. Litiumjonbatterier är vanliga i moderna energilagringssystem, medan vissa produkter även stöder blysyra eller annan batteriteknologi. Spänningsområde, maximal ström, BMS-kommunikation och godkända batterilistor bör alla kontrolleras.
Vad bör installatörer kontrollera innan de köper en 10kW hybridväxelriktare?
De viktigaste punkterna inkluderar AC-spänning och frekvens, faskonfiguration, nominell uteffekt, överspänningskapacitet, maximal PV-spänning och ström, MPPT-räckvidd, batterispänning och strömgränser, batterikommunikation, backup-utgångskapacitet, skyddsklassning, övervakningsgränssnitt, tillämpliga certifieringar och lokala nätkrav.
Varför är MPPT-konfiguration viktig?
MPPT-kanaler tillåter växelriktaren att hantera PV-strängar som arbetar under olika förhållanden. Separata takorienteringar eller områden med olika skuggmönster kan dra nytta av oberoende spårning, beroende på systemdesignen.
Bygga en mer pålitlig lösning för solenergi och lagring
En 10kW enfas hybridväxelriktare kan fungera som den centrala energihanteringskomponenten i ett modernt solenergi-plus-lagringssystem. Dess värde bestäms inte enbart av 10kW-siffran. Den verkliga prestandan kommer från hur väl växelriktaren är matchad med PV-panelen, batteriet, elektriska belastningar, nätanslutning, backupkrav och driftsmiljö.
För köpare och projektplanerare gör en tydlig förståelse för dessa relationer det lättare att undvika inkompatibla komponenter, oväntade effektbegränsningar och onödiga systemkostnader. Det är viktigt att granska den fullständiga tekniska specifikationen före installationen, särskilt när systemet ska användas för reservkraft eller applikationer med hög efterfrågan.
